การติดตั้งของตลับลูกปืนการบํารุงรักษาของตลับลูกปืน

การติดตั้งและการบํารุงรักษาของตลับลูกปืน

การใช้ผลิตภัณฑ์โดยวิธีที่ถูกต้องจะส่งผลให้กับคุณที่ได้รับประสบการณ์ผลิตภัณฑ์ที่ดียิ่งขึ้น

เนื่องจากตลับลูกปืนแบบพร้อมแท่นนฐานของFSBถูกเติมด้วยจาระบีที่มีคุณภาพดีและถูกปิดแน่นด้วยวงแหวนซีลที่มีสมรรถภาพสูงจึงสามารถใช้งานได้โดยไม่ต้องเตมให้น้ำมันหล่อลื่นภายใต้เงื่อนไขการเดินงานทั่วไป

แต่เมื่อใช้งานในสภาพแวดล้อมที่ค่อนข้างเลวร้าย เช่น อุณหภูมิที่สูงและมีฝุ่นและน้ำมากในการเดินงาน จะทำให้จาระบีเสื่อมสภาพและทำให้การหล่อลื่นไม่ดี ซึ่งจำเป็นต้องงดําเนินการตรวจสอบเป็นประจำในระยะเวลาที่เหมาะสมเพื่อยืดอายุการใช้งานของตลับลูกปืน

การตรวจสอบตลับลูกปืนเป็นประจําคือโดยการตรวจสอบรูปลักษณะภายนอกและสภาพการเดินงานของตลับลูกปืนที่พร้อมแท่นฐานและแล้วตัดสินว่าตลับลูกปืนพร้อมแท่นฐานที่มีความผิดปกติหรือไม่

เนื้อหาความผิดปกติหลักที่พบในการตรวจสอบตลับลูกปืนเป็นประจําของตลับลูกปืน และสาเหตุที่เกิดขึ้นในตารางดังนี้

เนื้อหาหลักสำหรับความผิดปกติที่พบในการตรวจสอบตลับลูกปืนเป็นประจําของตลับลูกปืน และสาเหตุที่เกิดขึ้น

เนื้อหาสำกรับความผิดปกติ
สาเหตุที่ทำให้เกิดขึ้น
แรงบิดหนัก/ใหญ่เกินไป

1 การเสื่อมสภาพของจาระบี
2 การเติมจาระบีมากเกินไป และวงแหวนซีลสัมผัสกับวงแหวนกั้น
3 ความผิดรูปผิดร่างของวงแหวนกั้นและการสัมผัสกับวงแหวนปิดแน่น
4 การยืดของเพลา ฯลฯ ที่ทําให้เกิดโหลดอย่างผิดปกติ
มีเสียงที่ผิดปกติและการสั่นสะเทือนที่ผิดปกติ
1 ความหลวมของสกรูที่ตรึงบนวงแหวนภานในของตลับลูกปืนหรือความหลวมของสลักเกลียวที่ติดตั้งของแท่นตลับลูกปืน
2 สึกหรอระหว่างเพลาและวงแหวนด้านในของตลับลูกปืนเนื่องจากการเลี้อยขยุกขยิกและการเปลี่ยนแปลงหรือสึกกร่อน
3 สสารอื่นๆจากภายนอกได้เข้าไปในส่วนในของตลับลูกปืน
4 พื้นผิวทางร่องของตลับลูกปืนได้รับความเสียหายเนื่องจากความอ่อนล้าในเดินงานการกลิ้ง
5 การโหลดมากเกินไป ทำให้พื้นผิวทางร่องของตลับลูกปืนที่เกิดรอยบุ๋ม
6 การบิดเบือนหรือความคดเคี้ยวของเพลาที่มากเกินไป
อุณหภูมิที่เพิ่มขึ้นอย่างผิดปกติ

1 จาระบีที่เสื่อมถอย
2 การเติมจาระบีมากเกินไปและการสัมผัสระหว่างวงแหวนซีลและวงแหวนกั้น
3 ความผิดรูปผิดร่างของวงแหวนกั้นและการสัมผัสกับวงแหวนปิดแน่น
4 ความหลวมของสกรูที่ตรึงแน่นบนวงแหวนด้านในหรือความหลวมของสลักเกี้ยวล็อค (ส่วนประกอบล็อค) ของตลับลูกปืน
5 การยืดของเพลา ฯลฯ ที่ทําให้เกิดโหลดอย่างผิดปกติ
6 พื้นผิวทางร่องของตลับลูกปืนได้รับความเสียหายเนื่องจากความอ่อนล้าในเดินงานการกลิ้ง

เมื่อพบความผิดปกติของตลับลูกปืนโดยการตรวจสอบเป็นประจำจำเป็นต้องใช้มาตรการตอบโต้และนำมาปฏิบัติอย่างรวดเร็วเปลี่ยนตลับลูกปืนให้ทันเวลาเพื่อป้องการความเสียหายของชิ้นส่วนอื่น ๆ และอุบัติเหตุร้ายแรงที่เกิดขึ้น

การเตมจาระบี

ตลับลูกปืนแบบพร้อมฐานแท่นของFSB เป็นแบบที่เสนอจาระบีรว่มด้วย จึงสามารถเติมจาระบีที่มีชนิดเดียวกันเป็นประจำตามสภาพแวดล้อมการใช้งาน เพื่อรักษาสถานะการหล่อลื่นตามปกติของตลับลูกปืน จึงยืดอายุการใช้งานของตลับลูกปืน

ตารางแนะนำของระยะเวลาการเติมจาระบีสำหรับตลับลูกปืนที่เป็นชุด

อุณหภูมิการเดินงาน (องศาเซลเซียส) °C
ระยะเวลาการเติมจาระบี
ตลับลูกปืนที่เลื่อกใช้

>
≤
ค่อนข้างสะอาด
มีฝ่นมาก
มีฝุ่นเยอะและโคลนกระเด็น
-
50
(สาม เดือน)
(สอง เดือน)
(หนึ่ง เดือน)
ตลับลูกปืนแบบธรรมดา

-
-
ไร้เตมจาระบี
หนึ่ง  ปี
สี่ เดือน
50
70
หนึ่ง  ปี
สี่ เดือน
หนึ่ง เดือน
70
100
หก เดือน
สอง เดือน
สอง สัปดาห์
100
120
สอง เดือน
สอง สัปดาห์
ห้า วัน
ตลับลูกปืนแบบต้านทานความร้อน
120
150
สอง สัปดาห์
ห้า วัน
สอง วัน
150
180
หนึ่ง สัปดาห์
สอง วัน
หนึ่ง วัน

ตารางแนะนําสำหรับปริมาณการเติมจาระบีของตลับลูกปืนแบบพร้อมแท่น

ขนาดเส้นผ่าศูนย์กลางภายใน

ปริมาณการเติมจาระบี,  (กรัม) g
ชนิดเส้นผ่าศูนย์กลาง (1)
2
X
3
01
1
-
-
02
1
-
-
03
1
-
-
04
1
-
-
05
1
1.5
2.0
06
1.5
2.0
3.0
07
2.0
2.5
3.5
08
2.5
3.0
5.0
09
3.0
3.5
6.5
10
3.5
4.5
8.5
11
4.5
6.0
12
12
6.0
7.0
15
13
7.0
8.0
18
14
8.0
10
22
15
10
12
26
16
12
15
30
17
15
18
35
18
18
22
40
19
-
-
48
20
25
30
62
21
30
-
70
22
-
-
82
24
-
-
99
26
-
-
127
28
-
-
152

หมายเหตุ ๑) หมายเลขแบบพื้นฐานของตลับลูกปืนประกอบด้วยอนุกรมเส้นผ่าศูนย์กลางตามด้วยหมายเลขแบบของเส้นผ่าศูนย์กลางภายใน

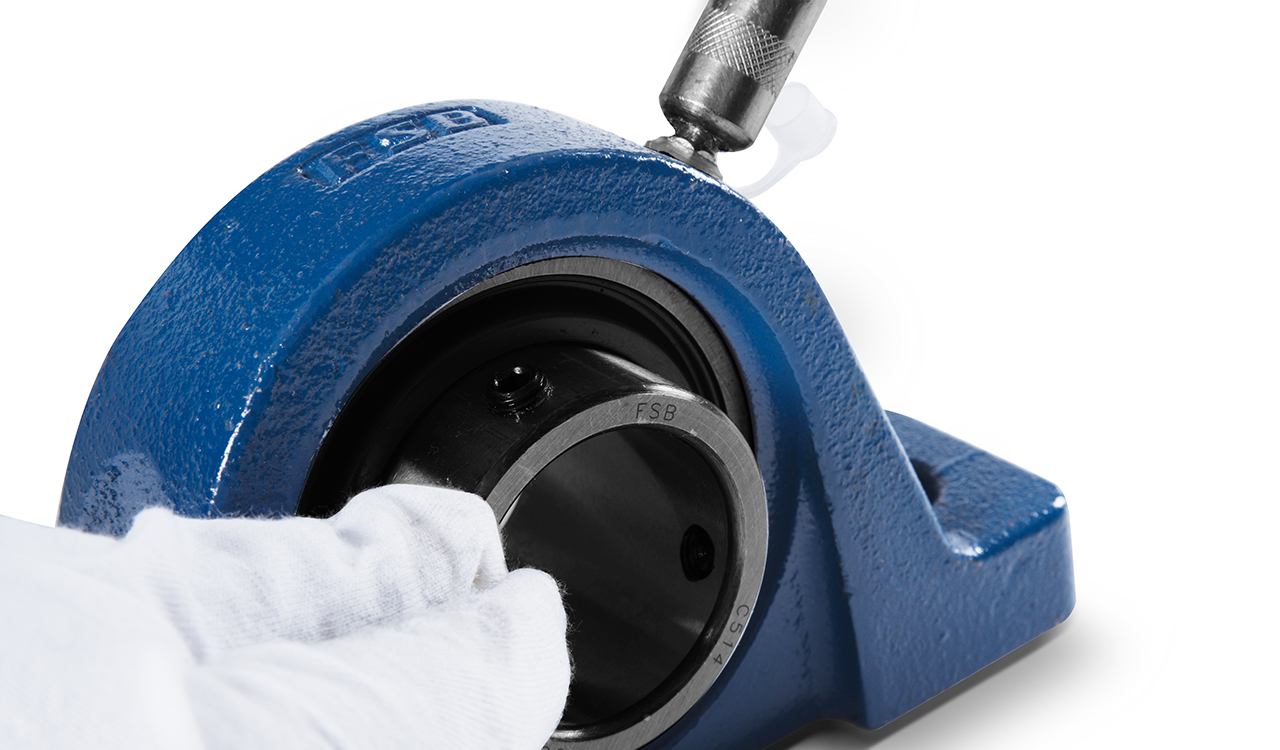

การเติมจาระบีโดยผ่านหัวฉีดน้ำมันหล่อลื่นที่ติดตั้งบนฐานของตลับลูกปืนและปืนฉีดจาระบี

1、ทําความสะอาดรอบ ๆ  สำหรัับหัวฉีดจาระบีและฝาครอบจาระบี แล้วก็ เปิดฝาครอบจาระบีและทําความสะอาดของหัวฉีดจาระบี
2、ทําความสะอาดของปืนฉีดจานะบีและเติมจาระบีที่สะอาด
[หมายเหตุ]: เมื่อเติมจาระบีให้กับตลับลูกปืนแบบพร้อมฐานแท่น จะเสนอให้หมุนเพลาด้วยมือ (หรือให้ตลับลูกปืนหมุนด้วยความเร็วช้า)ในเวลาเดียวกัน โดยใช้วิธีนี้จะทำให้สามารถเติมจาระบีใหม่สู่ด้านในของตลับลูกปืนและจาระบีกระจายเท่ากันได้
3、ทำความสะอาดสำหรับจสรับีที่เหลืออยู่บนหัวฉีดจาระบีและบริเวณรอบๆ และติดตั้งฝาครอบจาระบีที่บนหัวฉีดจาระบีอีกครั้ง

การเปลี่ยนตลับลูกปืน

ตลับลูกปืนแบบพร้อมแท่นฐานและแท่นฐานของตลับลูกปืนของFSB สามารถเปลี่ยนแทนกันได้ หากตลับลูกปืนเกิดความผิดปกติขึ้นสามารถเปลี่ยนลูกปืนเพื่อใช้งานต่อไปได้

ขั้นตอนการเปลี่ยนตลับลูกปืนแบบพร้อมแท่นฐานเป็นดังต่อไปนี้

1、ถอดตลับลูกปืนแบบพร้อมแท่นฐานออกจากเพลาและฐาน

2、ขันสกรูตรึงและทําให้ตำแหน่งที่ส่วนหัวต่ํากว่าพื้นผิวเส้นผ่าศูนย์กลางภายนอกของวงแหวนด้านในของตลับลูกปืนเพื่อป้องกันการก้าวก่ายระหว่างส่วนหัวของสกรูตรึงและแท่นฐานของตลับลูกปืนเมื่อถอดตลับลูกปืน

3、ใช้ด้ามค้อนหรือเรื่องมืออื่นๆที่คล้ายกัน เพื่อหมุนตลับลูกปืน ถึง 90 องศาและวางไว้ในแนวนอน

4、ถอดตลับลูกปืนออกจากรางติดตั้งของแท่นตลับลูกปืนและติดตั้งตลับลูกปืนใหม่ตามขั้นตอนที่ตรงกันข้ามของการถอด
